Description

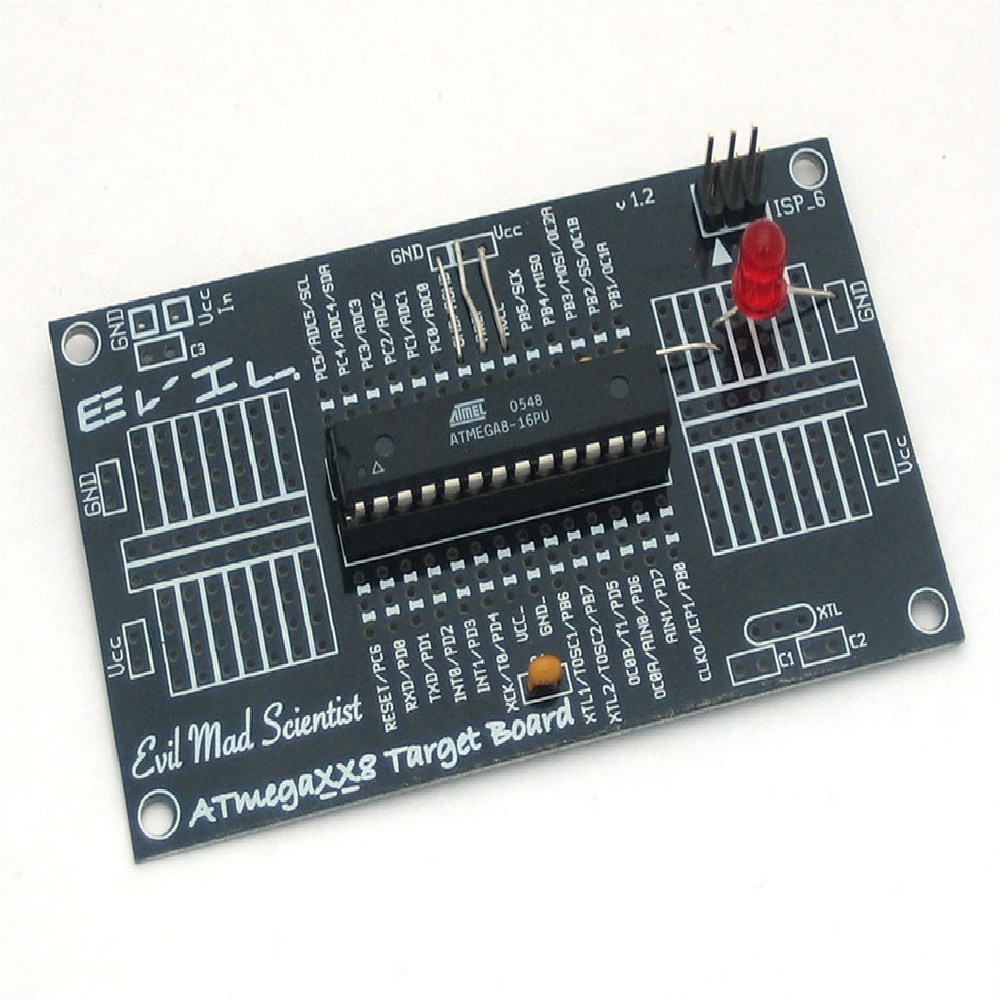

우리는 Evil Mad Scientist Laboratories에서  업무용 카드 크기의 AVR 표적 보드를 가져와서

몇 가지 구성요소를 추가하여 최소치만을 가진 AVR 개발 보드를 만들었습니다!

다음과 같이 조립되지 않은 제품:

- 인쇄 회로판

- 내부 1MHz 오실레이터가 선택된 빈 ATMEGA328(기본값)

- 28-DIP 소켓

- 6-핀 ISP AVR 프로그래밍 헤더

- 0.1uF 세라믹 캐패시터

- 5mm 확산 적색 LED

- LED 저항기

USBTinyISP 프로그래머(포함되지 않음)와 함께 이 보드를 사용하고

프로그래머가 보드에 USB 전원을 제공하도록 하는 것이 좋습니다. 물론, 어떤 프로그래머라도 사용할 수 있습니다.

어떻게 해서든 대상 보드에 전력을 공급하세요.

시작하기 위해 '헬로 월드' zip 파일이 있습니다.

이 파일에는 C 프로그램, 컴파일된 .hex 파일과 핀 PB5에 연결된 깜박이는 LED에 대한 Makefile이 포함되어 있습니다.

여기에 표시된 것처럼 보드를 연결합니다(위쪽에 점퍼 와이어 3개가 있는 것을 잊지 마십시오. 필수 사항!).

그런 다음 WinAVR 또는 그와 동등한 프로그램을 설치하고 압축되지 않은 폴더에서

make 프로그램을 실행하여 예를 컴파일하고 구웁니다.

쉽게 'Minimal Arduino'로 전환할 수 있는 TodBot의 지침을 따르십시오(USBtinyISP와 같은 프로그래머가 필요하거나 부팅 로더를 태울 수 있음).

Technical Details

- 치수(PCB만 해당): 3.5" x 2" x 0.03"(89mm x 51mm x 1mm)

- 치수(조립): 3.5" x 2" x 0.6"(89mm x 51mm x 15mm)

- 무게: 15g(0.5oz)
