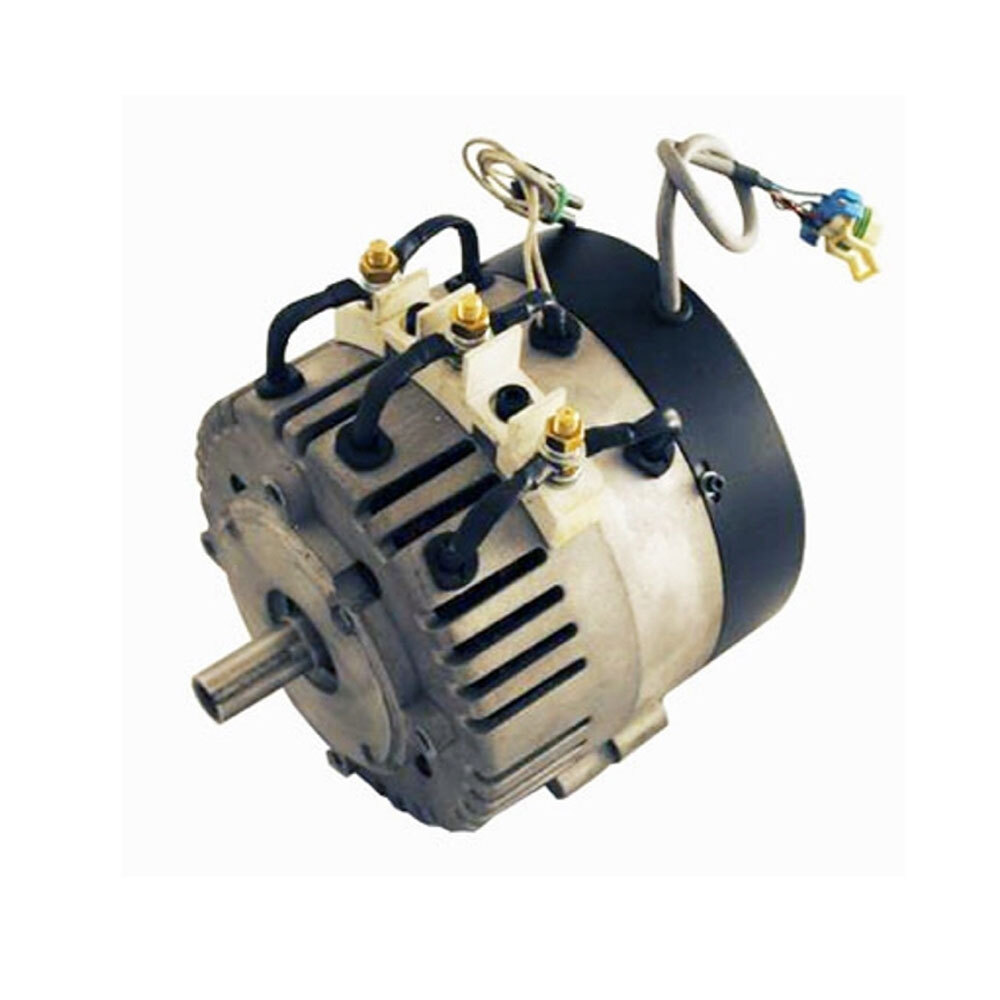

96V 12KW(12000W) BLDC 브러시리스 DISC 디스크 모터

긴 수명을 위해 설계되었습니다.
브러시 리스 모터로 브러시 유지 보수가 필요 없습니다.24VDC와 96VDC 사이의 전압에서 92% 효율 입니다.
동기 모터이며 축 방향 에어 갭과 120도 전기적 타이밍의 3개의 홀 센서가 장착되어 있습니다.
중심에 로터가 있는 2개의 고정자를 가지고 있습니다.Open Frame, Fan Cooled 모터 입니다.
사양Continuous/Peak Power: 12 kW/30kW (at 96V)Continuous current : 125 Amps AC (180 Amps DC into the motor control)Peak current : 420 Amps AC for 1 minute (600 Amps DC into the motor control)

Voltage Controller max: 96 V

Phase to Phase winding resistance : 0.013 Ohms
maximum recommended rotor speed : 5000 RPM
pole : 4(8magnets)Torque constant : 0.15 Nm per Amp
Inductance Phase to Phase : 0.10 Milli-Henry with a 28 turns per phase
Armature Inertia : 45 Kg Cm Squared
Peak Stall Torque : 90 Nm
Weight : 35 pounds

치수(도면) 및 성능 테스트 그래프 다운로드
